FDY010 |
m |

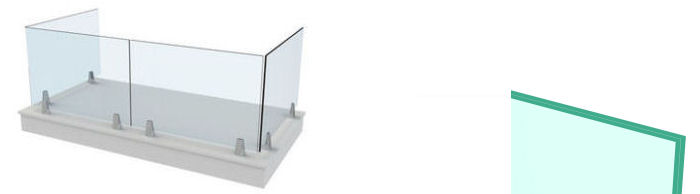

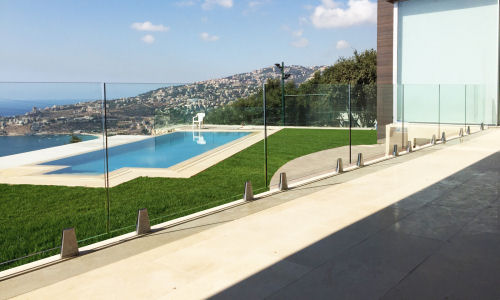

Sistema de barana de vidre "COMENZA". |
369,02€ |
Sistema de barana modular GlassFit CC-780 "COMENZA", sense passamans, amb pinça de subjecció d'acer inoxidable AISI 316, amb dispositiu de regulació Level 3D, capaç de suportar una força horitzontal uniformement repartida de 0,8 kN/m aplicada en la vora superior del vidre segons CTE DB SE-AE, d'altura màxima 110 cm, per a vidre trempat laminar de seguretat, compost per dos llunes de 8 mm de gruix unides mitjançant dues làmines incolores de butiral de polivinil, de 0,38 mm d'espessor cadascuna. Inclús ancoratge químic amb vareta roscada d'acer zincat per a fixació a la superfície suport. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt25dfc010ma |
m |
Sistema de barana modular GlassFit CC-780 "COMENZA", sense passamans, amb pinça de subjecció d'acer inoxidable AISI 316, amb dispositiu de regulació Level 3D, capaç de suportar una força horitzontal uniformement repartida de 0,8 kN/m aplicada en la vora superior del vidre segons CTE DB SE-AE. Inclús accessoris, peces i cargols homologats. |
1,000 |
148,00 |
148,00 |
mt26aaq011b |
U |
Ancoratge químic amb vareta roscada d'acer zincat, de 12 mm de diàmetre, femella i volandera. |
1,800 |
1,29 |
2,32 |
mt21ves015b |
m² |
Vidre trempat laminar de seguretat, compost per dues llunes de 8 mm d'espessor, unides mitjançant dues làmines incolores de butiral de polivinil, de 0,38 mm d'espessor cadascuna. Segons UNE-EN ISO 12543-2, UNE-EN 14449 i UNE-EN 12150-1 |
1,040 |
147,00 |
152,88 |
Subtotal materials: |
303,20 |
||||
2 |
Mà d'obra |
||||
mo011 |
h |
Oficial 1ª muntador. |
1,205 |
25,83 |
31,13 |
mo080 |
h |
Ajudant muntador. |
1,205 |
22,78 |
27,45 |
Subtotal mà d'obra: |
58,58 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
361,78 |
7,24 |
|
Cost de manteniment decennal: 81,18€ en els primers 10 anys. |
Costos directes (1+2+3): |
369,02 |
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
UNE-EN 14449:2006 |
1.3.2006 |
1.3.2007 |
1/3/4 |
Vidrio para la edificación. Vidrio laminado y vidrio laminado de seguridad. Evaluación de la conformidad. |
|||
UNE-EN 14449:2006/AC:2006 |
1.6.2006 |
1.6.2006 |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA FDY010: SISTEMA DE BARANA DE VIDRE "COMENZA". CARACTERÍSTIQUES TÈCNIQUES Sistema de barana modular GlassFit CC-780 "COMENZA", sense passamans, amb pinça de subjecció d'acer inoxidable AISI 316, amb dispositiu de regulació Level 3D, capaç de suportar una força horitzontal uniformement repartida de 0,8 kN/m aplicada en la vora superior del vidre segons CTE DB SE-AE, d'altura màxima 110 cm, per a vidre trempat laminar de seguretat, compost per dos llunes de 8 mm de gruix unides mitjançant dues làmines incolores de butiral de polivinil, de 0,38 mm d'espessor cadascuna. Inclús ancoratge químic amb vareta roscada d'acer zincat per a fixació a la superfície suport. NORMATIVA D'APLICACIÓ Muntatge:
CRITERI D'AMIDAMENT EN PROJECTE Longitud mesurada a eixos, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que el suport al que s'han de fixar els ancoratges té la suficient resistència. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Marcat dels punts de fixació. Aplomat i anivellació. Fixació dels ancoratges. Muntatge d'elements complementaris. CONDICIONS DE TERMINACIÓ. El conjunt serà monolític i tindrà bon aspecte. El sistema d'ancoratge serà estanc. CONSERVACIÓ I MANTENIMENT. Es protegirà contra cops o càrregues degudes a l'implico de materials o a les activitats d'obra. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà a eixos, la longitud realment executada segons especificacions de Projecte. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 02 02 |
Vidre. |
0,172 |
0,172 |
Residus generats: |
0,172 |
0,172 |
|
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,017 |
0,028 |
Envasos: |
0,017 |
0,028 |
|
Total residus: |
0,189 |
0,200 |
